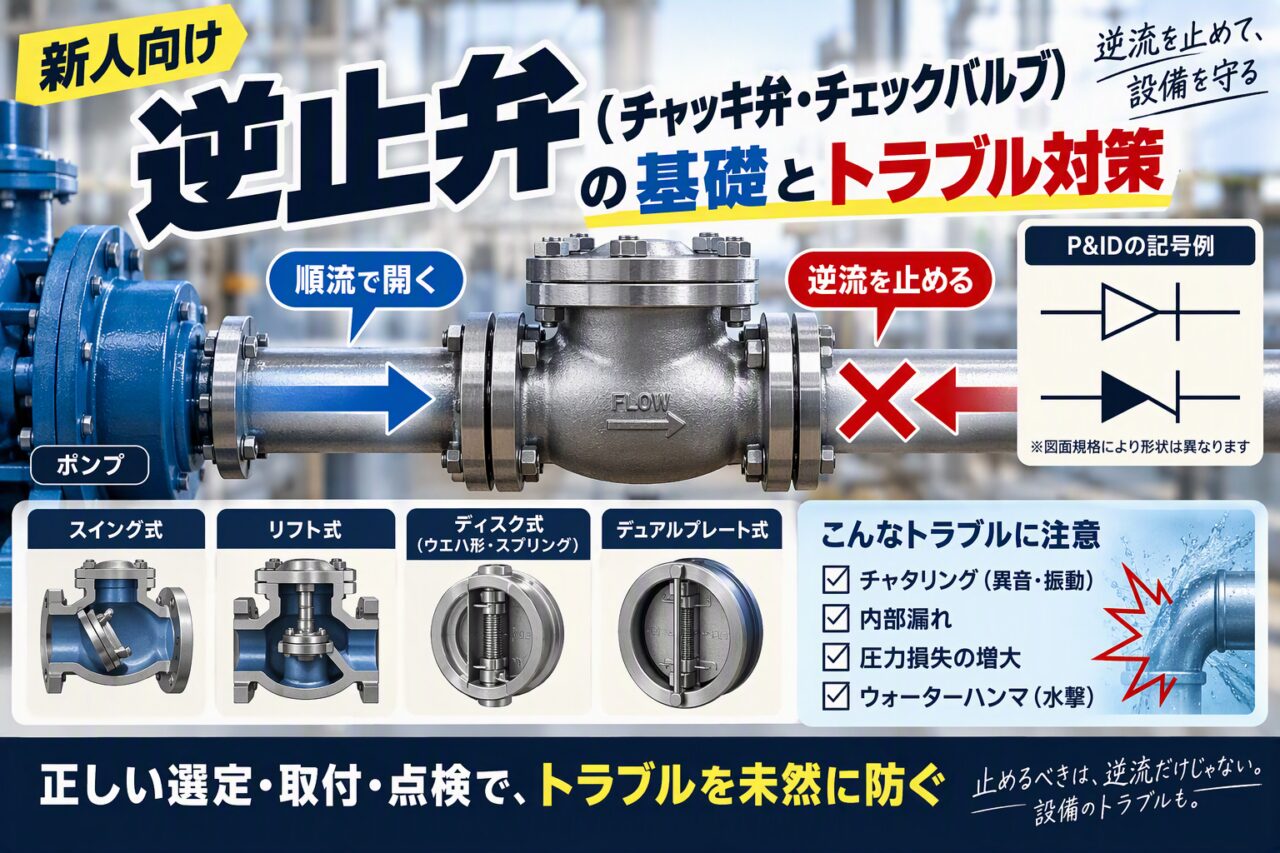

逆止弁（チャッキ弁、チェックバルブ）は、ポンプ吐出配管や複数系統が合流する配管に設置され、流体の逆流を防止するバルブです。外部から操作せず、流体の差圧によって自動的に開閉します。ポンプの吐出側には、多くの場合、逆止弁を示す記号が配置されています。記号の形状は図面規格や社内標準によって異なります。
構造は単純に見えますが、形式や取付姿勢が使用条件に合っていないと、チャタリング、内部漏れ、圧力損失、ウォーターハンマなどの原因になります。特に流量に対して大きすぎる逆止弁や、ポンプ・エルボの直後に設置された逆止弁では、弁体の動作が不安定になることがあります。
1. 逆止弁が守っているもの
1-1 逆流が起きると何が困るのか
逆止弁の機能は「逆流を防止すること」ですが、逆流によって何が損傷するのかを把握しておくことで、選定条件と点検項目の優先順位を判断できます。代表的な影響を以下に挙げます。
ポンプの逆転。遠心ポンプを停止すると、吐出側の配管に溜まった液体が自重で戻ってきます。逆止弁がなければ、この逆流がポンプの羽根車を逆方向に回します。逆転そのものよりも問題なのは、再起動をかけたときに逆回転中の軸へ正転トルクが立ち上がることです。軸やカップリング、キーに設計外のねじりが入ります。
異種流体の混合。工業用水のラインに蒸気や薬液のラインが合流している箇所では、圧力バランスが崩れた瞬間に逆流が起こります。薬液が用水側に押し戻されれば、工程の品質問題と設備の腐食が同時に発生します。ただし、逆止弁だけで制御するのは間違いです。必ずバルブも併用しましょう。法律によってはこのような使い方自体が禁止の場合もあるので注意してください。
立ち上がり配管の水撃。液体を上向きに押し上げている配管でポンプが止まると、上にある液柱が落ちてきます。落ちた液柱が下で止まるときに衝撃圧が出ます。
スチームトラップ二次側からの押し戻し。蒸気のスチームトラップの下流が共通の還水ヘッダにつながっていると、他系統の背圧が上がったときに還水がトラップへ逆流し、内部に異物を持ち込みます（TLV「逆止弁 前編」）。
1-2 「勝手に開いて勝手に閉じる」ことの意味
逆止弁には操作端がありません。弁体を動かしているのは流体そのものです。順方向に一定以上の圧力差がかかれば開き、差圧が消えるか逆転すれば自重・ばね・背圧で閉じます。
ここで押さえたい用語が2つあります。
クラッキング圧力は、弁体が動きはじめる（わずかに開く）ときの差圧です。最低開弁圧力差は、弁が全開になり定格流量を流せる状態になるまでに必要な差圧です。カタログにクラッキング圧力しか書かれていない場合、その値で全開になるわけではない点に注意してください。
自動的に開閉するということは、弁体の挙動が配管内の流れ条件に左右されるということでもあります。流量や脈動が安定しない条件では、弁体が不安定な開閉を繰り返すことがあります。後述するチャタリングは、この性質が顕在化した現象です。
2. 形式ごとの違いを一枚の表にする
逆止弁の形式は、日本国内で流通しているものに限れば概ね4つに整理できます。JIS規格としてはJIS B 2011（青銅弁）、JIS B 2031（ねずみ鋳鉄弁）、JIS B 2071（鋼製弁）などの中に、仕切弁・玉形弁と並んで逆止め弁が規定されています（規格の一覧は日本バルブ工業会「JIS規格」を参照）。
2-1 スイング式
弁体（ジスク）がヒンジピンを支点に、約90度の弧を描いて開閉します。流路が直線的なので、全開時の圧力損失は逆止弁のなかで最も小さい部類です。弁体が軽いため最低開弁圧力差も小さく抑えられます。
弱点はヒンジピンとブッシュの摩耗です。開閉を繰り返すうちに軸受部が減ると、閉じたときにジスクとシートの当たりがずれて漏れはじめます。
2-2 リフト式
玉形弁（グローブ弁）と同じ弁箱構造で、弁体が弁座に対して垂直に上下します。流路がS字を描くため、圧力損失はスイング式より大きくなります。弁体の質量も大きいため、開くまでに必要な差圧も大きめです（TLV「逆止弁 後編」）。
そのかわり、ガイドで弁体が拘束されているためシート面の当たりが安定し、締め切り性は比較的良好です。小口径・高差圧の用途で選ばれます。
2-3 ディスク式（ウエハ形・スプリングチェック）
薄い円盤状の弁体が、ばねの力で同軸上を平行移動します。ストロークが短く、ばねで常時押されているため、流れの変化に敏感に追従します。フランジとフランジの間に挟み込むウエハ形が主流で、面間寸法が短く軽いのが特長です。
2-4 デュアルプレート式（ウエハチェッキ）
円盤を半分に割った2枚の弁体が、中央のシャフトを支点に蝶のように開閉します。弁体1枚あたりの質量と慣性が小さいため閉じるのが速く、後述する逆止弁起因のウォーターハンマ対策として採用されます。大口径でも面間が短く済みます。
2-5 比較表
| 形式 | 全開時の圧力損失 | 最低開弁圧力差 | 取付姿勢 | 閉じる速さ | 主な用途 |
|---|---|---|---|---|---|
| スイング式 | 小さい | 小さい | 水平配管、垂直（下→上）のみ | 遅い | 用水・排水などの汎用ライン |
| リフト式 | 大きい | 大きい | 原則として水平配管のみ | 中 | 小口径・高差圧 |
| ディスク式（ばね付） | 中〜大 | 小さい | 水平・垂直とも可 | 速い | 脈動のあるライン、蒸気系 |
| デュアルプレート式 | 中 | 中 | 水平・垂直とも可 | 速い | 大口径、水撃を嫌う系統 |
「圧力損失が小さい＝良い弁」とは限りません。流路抵抗の小さいスイング式は弁体のストロークが大きく、構造上、ばね付きの短ストローク形より閉止が遅くなる傾向があります。閉止が遅いほど逆流速度が大きく育ってから止まることになり、衝撃圧が大きくなる方向に働きます。なお閉止速度は、弁体質量・ストローク・重心位置・ばね荷重・ヒンジ構造など複数の要素で決まるため、圧力損失と一対一で対応するわけではありません。圧力損失だけでなく、閉止応答や水撃の可能性も含めて形式を選定する必要があります。
配管系全体の圧力損失の考え方については、圧力損失とは？計算式と摩擦損失係数ζの求め方もあわせて確認してください。
3. 取付姿勢を間違えると、ただの抵抗になる
逆止弁は弁体の自重を利用して閉じるものが多いため、形式ごとに適用できる取付姿勢が決まっています。姿勢を誤ると、逆流を止められない、または閉止時にシート面が合わないといった不具合につながります。
スイング式は、一般的には水平配管、または下から上へ流れる垂直配管に使用します。垂直配管で上から下に流す使い方は、弁体が自重で開いたままになり逆流を止められないため、通常は適用できません。ただし適用姿勢は製品構造によって異なるため、メーカー仕様を確認してください。
リフト式は、一般的には弁体が鉛直方向に動くよう水平配管に設置し、ふた（ボンネット）が天を向く姿勢で据え付けます。横倒しにすると弁体がガイドの中でずれ、閉止時にシートと当たらなくなります（キッツ「チャッキ弁（逆止弁/チェック弁）」）。縦配管対応品もあるため、形式ごとの取扱説明書を確認してください。
ウエハ形は水平・垂直のいずれにも対応しますが、デュアルプレート形ではヒンジシャフトが水平になる向きに据えるのが基本です。
そして全形式に共通する基本が、本体鋳出しの矢印を流れ方向に合わせることです。垂直配管では「地から天」、つまり下から上が流れ方向になるよう矢印を向けます。
現場でのチェックポイントを挙げます。
- 弁体側に矢印がない小型品は、ふたの位置と面間の刻印で方向を判断する
- 保温を巻く前に矢印が見える写真を撮っておく（施工後は確認できなくなる）
- ライン改造で流れ方向を逆にしたとき、逆止弁の向きを見直したか
- 保温材の上から矢印の向きと方向を油性ペンで表示しておく
バルブ全般の姿勢や中間開度の考え方については、ボール弁の基礎：均圧孔・異常昇圧・中間開度も参考になります。
4. チャタリングはなぜ起きるのか
4-1 症状
チャタリングは、弁体が短い周期で開閉を繰り返す現象です。「カタカタ」「ジャリジャリ」といった連続音として現れ、手を当てると細かい振動を感じます。放置すると弁座とジスクの当たり面が摩耗し、数か月で内部漏れが発生します。ヒンジピンが折損した例もあります。
4-2 原因は「大きすぎる弁」と「近すぎる設置」
チャタリングの主因は、弁体が全開位置まで押し上げられていないことにあります。流量に対して弁が大きすぎると、弁体は中途半端な位置で浮いた状態になり、流れの微小な変動で上下に踊ります。
もうひとつが設置位置です。ポンプや圧縮機の直後、エルボの直後では、流れが乱流・旋回流・脈動を持ったまま弁に入ります。キッツは、ポンプの吐出直後への取り付けを避け、配管呼び径の6倍以上の距離を確保することを推奨しています。これは同社が示す目安であり、必要な直管長はメーカー・形式・流体条件によって異なります。採用する製品の技術資料で確認してください。
流速の目安としては、水などの液体で1〜3m/s、気体で30〜50m/sが示されています。この範囲に入るサイズを選定します。余裕を見て口径を大きくすると弁体が全開位置まで上がらず、かえって動作が不安定になる場合があります。
4-3 対策の優先順位
- サイズを見直す。定常流量で弁体が全開するサイズに落とす。配管より一段小さい逆止弁をレジューサで挟む構成も実務では一般的です。
- 設置位置を変える。ポンプ吐出から呼び径6倍以上、エルボからも直管部を確保する。
- 形式を変える。脈動がある系統ではばね付きのディスク式に変更し、弁体を常に押さえつける。
- ばね荷重を強いものに変える。メーカーによってはクラッキング圧力違いのばねが選択できます。
往復動ポンプや往復動圧縮機のように原理的に脈動が出る系統では、1〜4を組み合わせたうえでアキュムレータ（脈動吸収器）の設置まで検討することになります。圧縮機（コンプレッサー）完全ガイドで触れているサージングとは別の現象ですが、「機器の特性と配管系が共振する」という構図は共通です。
5. 逆止弁が起こすウォーターハンマ
5-1 なぜ逆止弁が水撃源になるのか
ポンプが止まると、吐出側の流れは減速し、やがて逆流に転じます。閉じるのが遅い逆止弁は、逆流がある程度の速度に育ってから閉じます。動いている液柱を瞬間的に止めるため、大きな圧力上昇が発生します。
この圧力上昇の大きさは、ジューコフスキーの式で概算できます。
Δp = ρ × a × Δv
ρは流体の密度（水で約1,000kg/m³）、aは配管内の圧力波の伝ぱ速度、Δvは止められた流速です。鋼管内の水ではaは概ね1,000〜1,300m/s程度になります。
仮にa = 1,200m/s、逆流速度Δv = 2m/sとすると、
Δp = 1,000 × 1,200 × 2 = 2.4 × 10⁶ Pa = 2.4MPa
瞬時閉止が成立すると仮定した概算では、圧力上昇は2.4MPaとなります。常用圧力0.3MPa程度のラインであれば、10K（呼び圧力1.0MPa）のフランジやガスケットに対して無視できない大きさです。ただしこれは最大側の概算であり、実際の圧力変動は、閉止時間、配管長、支持条件、液柱分離、弁の動特性などによって変わります。水撃現象そのものの理論は配管の破損につながるウォーターハンマーとは？で詳しく扱っています。
5-2 対策の考え方
閉じるのを速くするのが基本方針です。逆流が育つ前に閉じてしまえばΔvが小さくなり、圧力上昇も小さくなります。ばね付きのディスク式やデュアルプレート式を選ぶのはこのためです。
閉じるのをあえて遅くするという逆のアプローチもあります。油圧ダンパ付きの緩閉式逆止弁を使い、逆流を少し許したうえで時間をかけて閉じきる方式です。このとき逆流を受け止められる設備側の余裕（ポンプの逆転許容、タンクへの戻り経路）が必要になります。
立ち上がり配管の頂部は要注意箇所です。ポンプ停止時に液柱が分離し、戻ってきた液柱が衝突する位置になります。逆止弁の設置位置は、液柱分離が想定される位置から離して計画します。
6. 逆止弁が疑わしいときの切り分け手順
現場で「逆止弁が怪しい」と感じたとき、分解する前に確認できることを順に並べます。
手順1：ポンプ停止後の挙動を見る。停止直後に流量計が逆方向へ振れる、吐出圧力計が急に落ちてから戻る、配管に打撃音が出る。いずれも逆流のサインです。
手順2：並列運転している機器の電流値を比べる。2台並列のポンプで片方の電流値が無負荷付近に落ちていれば、そのポンプは締切運転か逆流を受けている可能性があります。ポンプ側の不具合との切り分けはポンプが水を吸わない・流量が出ないときの原因切り分けの手順と併用すると早いです。
手順3：逆止弁前後の圧力差を測る。全開しているはずの運転条件で差圧が異常に大きければ、弁体が開ききっていないか、内部に異物が噛んでいます。
手順4：停止中の系統で静圧の保持を見る。ポンプ停止後に吐出側圧力が低下する場合、逆止弁の内部漏れのほか、配管・フランジからの外部漏れ、ポンプ軸封部からの漏れ、別系統への流出、計器誤差も併せて確認します。逆止弁の内部漏れと確定するには、前後を遮断弁で縁切りしたうえでの保持試験が必要です。
6-1 逆止弁は遮断弁ではない
TLVも明記しているとおり、逆止弁の締め切り性能は遮断弁に比べて優れているとは言えません。シート面に線接触で当たっているだけの構造であり、完全なゼロ漏れを期待するものではないからです。
したがって、下流側の機器を開放点検するときに逆止弁だけを頼りにするのは危険です。必ず仕切弁や玉形弁などの遮断弁で縁切りし、施錠（ロックアウト・タグアウト）したうえで作業してください。逆止弁の設置をもって遮断が確保されたと判断することは、労働安全上認められません。
7. 点検・保守で見るポイント
逆止弁は分解すれば中が見えますが、ラインを止める必要があります。日常点検でできることを整理します。
| 頻度 | 項目 | 判断のめやす |
|---|---|---|
| 日常 | 運転中の異音・振動 | 連続した細かい打音はチャタリングの疑い |
| 日常 | 外部漏れ（ボンネット、ガスケット部） | にじみを発見した段階で記録。増加傾向を追う |
| 停止時 | 停止後の吐出圧保持 | 急激な低下は内部漏れ |
| 定期 | 弁体・シート面の当たり | 線状の打痕、片当たりの有無 |
| 定期 | ヒンジピン・ブッシュのガタ（スイング式） | 手で動かしたときの遊びの増加 |
| 定期 | ばねの折損・へたり（ディスク式） | 自由長の測定値と新品比較 |
フランジ部の外部漏れについては、締付管理とガスケット選定の影響が大きいため、ボルトのゆるみ止めの考え方もあわせて確認しておくと現場で応用が利きます。
8. まとめ
逆止弁は、操作もしない、信号も出さない、部品表の隅にある弁です。それでも押さえておきたい点を最後に整理します。
- 逆止弁は流体の差圧で開閉する。流量や脈動が安定しない条件では弁体の挙動も安定しない
- 形式ごとに取付姿勢の制約がある。一般にスイング式は垂直なら下から上、リフト式は水平。最終判断はメーカー仕様による
- 流路抵抗の小さい形式は閉止が遅くなる傾向がある。水撃を嫌う系統では閉止応答も含めて形式を選ぶ
- チャタリングの主因はサイズ過大と設置位置。流速の目安は水で1〜3m/s、直管距離は呼び径6倍以上（メーカー目安）
- 逆止弁は遮断弁ではない。開放点検では必ず遮断弁で縁切りする
逆止弁は図面上の表記が小さく、点検対象としても後回しになりやすい機器です。選定と据付の考え方を整理しておくと、原因不明の振動や内部漏れが発生した場合に、逆止弁を初期確認項目に加えられるようになります。
