【GSX1300R 隼 (GW71A)】隼転倒&ガシャーニングからの再生計画:ブレーキレバーとついでにクラッチレバーの交換

マフラーと右サイドカウル、ステップの次はブレーキレバーの交換です。

こちらもアマゾンで安い社外品を購入したのでこれを取り付けました。

ついでにクラッチも交換しましたが、両方ともに油圧なので交換自体は非常に楽ちんです。



✅年間何台のバイクが盗まれて何台が戻ってきてるか知っていますか?

年間のオートバイの盗難届けの件数は約1万1千件。これ自動車の約1.5倍です。そして検挙率は14.9%(2017年)。盗まれたらほぼ戻ってきません。
盗難場所も駐輪場、駐車場、自宅敷地内が83%なのでどこでも盗まれる状況です。
そんな時に安心なのが盗難保険。僕も加入しているバイク盗難保険『ZuttoRide Club』なら、バイク本体だけでなく、パーツ単位で保証してくれるので安心ですね。
>>ずっとバイクに乗り続けたい人だけ加入してください。



簡単なプロフィール

【ヤン】
高専卒のプラントエンジニア。大卒との待遇の違いから一念発起して英語と資格の勉強をしまくる。プラントエンジニアリングのノウハウから資格・英語の勉強法に関する情報を提供しています。保有資格:1級管工事施工管理技士、1級機械保全技能士、英検準1級、TOEIC870点、甲種機械高圧ガス製造保安責任者、エネルギー管理士(熱)。趣味はバイクとキャンプ、愛車はGSX1300R隼。

ブレーキレバーの交換

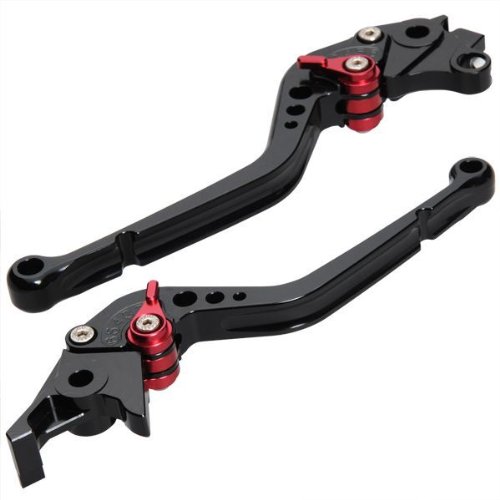

まず今回交換するのは「BigOne(ビッグワン) ビレット レバー セット R-タイプ 黒/赤 ブラック レッド GSX1300R 隼 GW71A GX72A GSF1200 バンディット1200 GV77A GV79A バンディット1250」です。

BigOne(ビッグワン) ビレット レバー セット R-タイプ 黒/赤 ブラック レッド GSX1300R 隼 GW71A GX72A GSF1200 バンディット1200 GV77A GV79A バンディット1250

こんな感じで折れてしまったブレーキレバーの交換です。

ブレーキレバーの交換

とはいってもマイナスドライバーでねじを一本外せば簡単に取り外すことができます。

マイナスドライバーでねじを一本外せば簡単に取り外すことができます

こんな感じです。ブレーキクリーナーで洗浄したら、ねじの部分以外に薄くグリスを塗布しておきましょう。

使用するグリスはもちろん「KURE(呉工業) グリースメイトペースト (280g)」です。

KURE(呉工業) グリースメイトペースト (280g)

新旧レバーですがこれだけの違いがあります。

新旧レバーですがこれだけの違いがあります。

あとは元通りに組み付ければ終了です。かなり簡単。

元通りに組み付ければ終了

必ず乗る前にブレーキがきちんと効くか確かめましょう。

クラッチレバーの交換

クラッチレバーもほとんど同じ手順です。ただしこちらはボルトの下部にナットがついていますので、スパナが必要です。

新旧クラッチレバーの比較。

新旧クラッチレバーの比較

こちらはタイコやピンなどがついていますので、忘れずに移植しましょう。

その際にブレーキクリーナーで洗浄してからのグリスアップを忘れずに。

こんな感じになります。

こんな感じになります。

こちらも同様にクラッチが正常に動作するか確かめましょう。

レバー類の交換はこれで終了です。かなり簡単な作業でした。

まとめ

ブレーキレバーとクラッチレバーの交換自体はかなり簡単です。油圧なのでワイヤー類もなく取り外して元通りにするだけです。

ただし、交換後はブレーキとクラッチが正常に動作するか必ず確認しましょう。
